陜西公眾電氣研發的開關柜及其內部高壓設備局部放電在線監測裝置主要由以下各部分組成：局放監測軟件、局放監測服務器、局放監測主機、局放采集器及HFCT傳感器等。

系統使用獨特的高速4G網絡傳輸技術，保證系統的安全性能、可測性和采集單元間的同步性能。髙分辨率的數據處理技術使系統具有非常高的測量精度。

檢測到的局部放電脈沖信號在采樣單元中轉換為數字信號，通過4G網絡傳輸?shù)街行挠嬎銠C(jī)進行數據處理，并將最終結果顯示并保存在PC中。放電的相位與電壓同步，有利于將50Hz電網系統帶來連續的干擾信號從局部放電信號中區分出來。

系統主要組成部分如下：

局放監測服務器：安放于變電站控制室控制屏柜內。

局放監測軟件：安裝于局放監測主機。

局放采集器：安裝于開關柜儀表室，該采集箱采用防水、防塵、防潮設計。

脈沖電流傳感器：傳感器采用鉗形結構設計，安裝方便;利用羅氏線圈原理，耦合脈沖電流局部放電信號。

局部放電采集器

采用嵌入式高性能處理器，在保證高速采樣的同時，大幅降低了裝置功耗。各臺數據采集裝置通過485總線和MODBUS-RTU協議組網，遠程通訊。各局放采集器可采用供電通訊一體化的多芯電纜進行串行連接，極大的簡化了現場布線。

高頻脈沖電流傳感器(HFCT)

高頻脈沖電流傳感器采用鉗式結構設計，外殼采用鋁合金材料，外表采用氧化絕緣工藝處理，接口是BNC防水接頭。利用羅氏線圈原理，實時感應1MHz-100MHz頻帶的信號，實現對局部放電信號的耦合，對工頻及其諧波等的低頻信號予以抑制。根據實際情況，高頻局放脈沖電流傳感器可定制IP68防水封裝。

監測主機

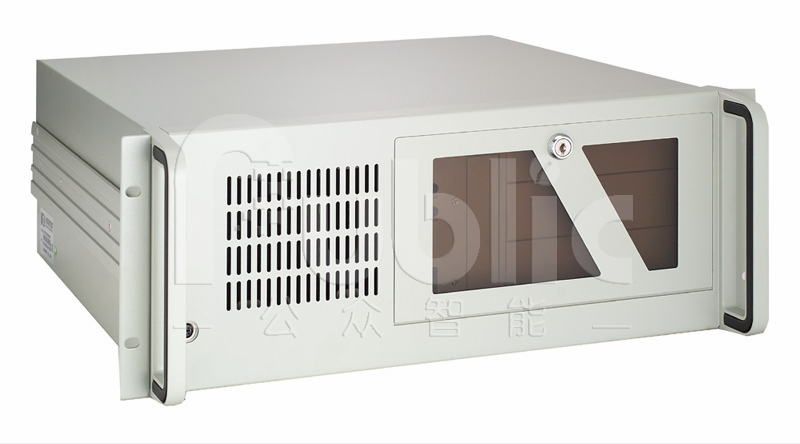

監測主機如下圖所示，安裝在監測主機上的局部放電在線監測軟件主要功能是進行通信控制、數據收發，并對數據進行采集、分析、存儲、展示等。

系統通過無線網絡進行數據傳輸、通信控制及同步信號控制，局放監測主機實現了對所有采集節點的同步采集控制、數據收發控制。

局放監測主機實時的顯示系統運行狀態。當系統幅值或頻次、高頻分量等出現異常時，系統將發出警報;系統將完整還原歷史趨勢圖，方便用戶進行趨勢分析，為用戶的運維提供有力保障。
